宣威市沈家河水库

发布日期:2018-10-24 16:10:05 作者:admin 来源:自编

沈家河水库为小(1)型水库,总库容121.2万m3,兴利库容93.0万m3,死库容7.2万m3,设计灌溉面积4428亩,其中新增灌溉面积3628亩,改善灌溉面积800亩。解决农村6465人、1.563万头大小牲畜饮水困难。

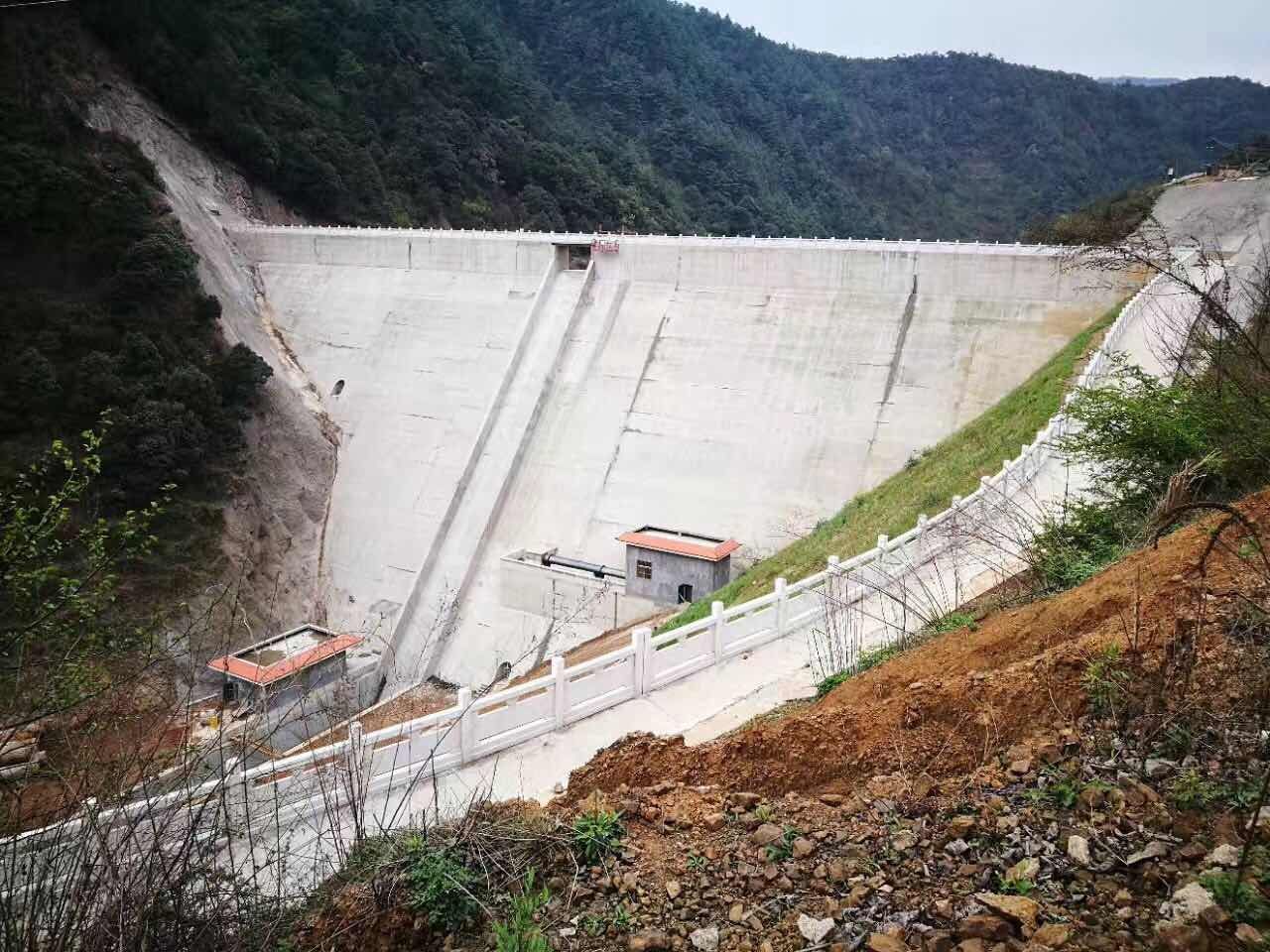

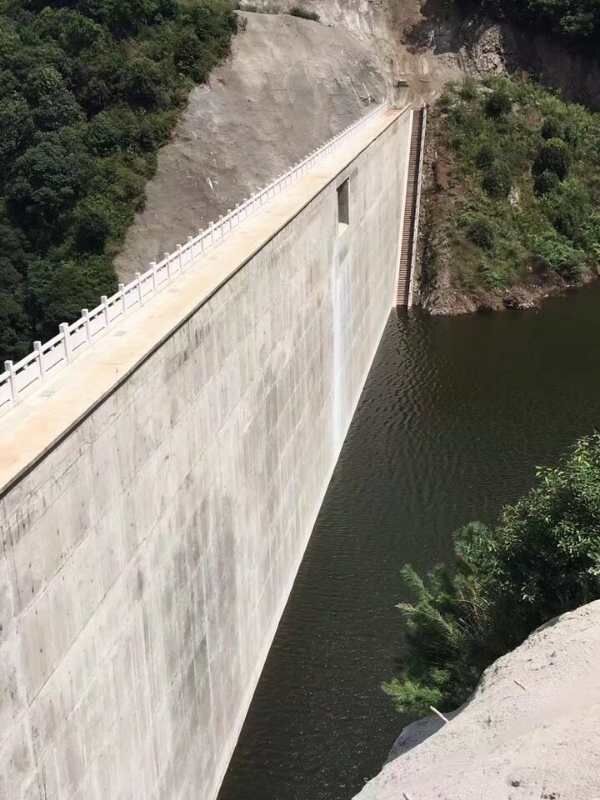

沈家河水库主要建设内容为:大坝枢纽建筑物、灌区工程两部分组成。枢纽工程拦河坝为C15堆石混凝土重力坝,坝顶长15.918m,坝顶高程2089.40m,最大坝高55.45m,坝顶宽3m,放浪墙高0.8m。大坝从左至右共分为1#~5#坝段,各坝段坝长15.8m~38.1m,其中1~2#、4~5#坝段左、右岸非溢流坝段,3#坝段内布置5m宽WES溢流堰及DN1000坝内输水管,2~4#坝段内设灌浆廊道,廊道尺寸2.5×3.5m城门形。大坝迎水面设0.8m厚C20防渗混凝土,抗渗等级W6,抗冻等级F50。大坝基础设1.5m厚C20混凝土垫层。

溢流堰净宽5.0m,堰顶高程2086.24m(正常蓄水位),堰型采用WES堰,消能方式采用底流消能,消力池长31m,消力坎高3.5m,溢流堰顶设5m长交通桥。

输水管道长95m,其中过坝段长23.6m,坝后明管段长71.4m,进口底板高程2058.35m(泥沙淤积高程),供水管道为φ1000的坝内埋管,钢管进口设拦污栅,出口设4×6.3m闸阀房。

灌区工程由管道及灌区供水管附属设施组成。灌区设置1条主管、7条支管。管径采用350mm~100mm,总长12.46km,其中主管长6.27km,支管长6.19km。
