富源县岔河水库工程

发布日期:2018-10-24 16:10:14 作者:admin 来源:自编

富源县岔河水库位于富源县十八连山镇,是一座新建的中型水库,水库总库容为1722.5万m³。主要的建设内容为:拦河坝、溢洪道、导流放空隧洞、进场公路、输水隧洞、附属工程和渠系工程。枢纽工程由面板堆石坝、溢洪道、输水隧洞、导流放空隧洞组成。渠系工程由总干渠、东干渠、西干渠组成,总长19.929km。其中总干渠长4.032km,东干渠长7.797km,西干渠长8.1km。

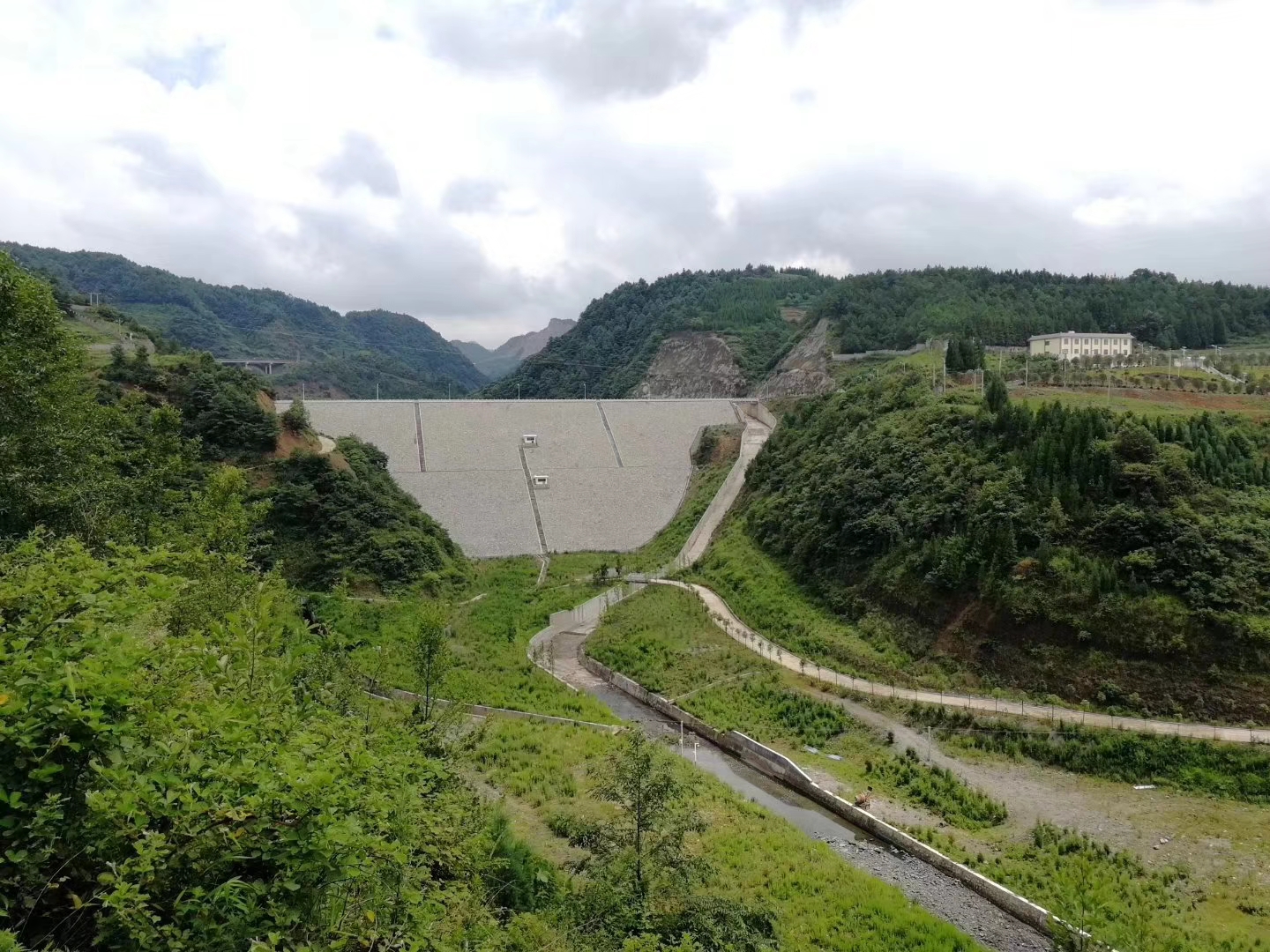

拦河坝坝型为混凝土面板堆石坝,坝顶高程1767.50m,最大坝高64m,坝顶长227.96m,坝顶宽7.5m,坝体总填筑量90.67万m3。大坝坝顶设置高3.2米的C20砼防浪墙,高出坝顶1.2米;大坝上游坝坡坡度为1:1.4,下游坝坡坡度1:1.5,下游坝坡高程1739.5m设置宽2.0米的马道。

溢洪道为开敞式,布置于大坝左坝肩,溢洪道全长274.85m(不含进口明渠),采用钢筋砼衬砌。进口为驼峰堰,堰顶宽度12m,堰顶高程1762.98m。

输水隧洞布置于右岸,隧洞全长265.6m,其中洞身长247.6m,进口高程1721.50m,出口高程1721.14m,底坡i=0.002。隧洞为有压隧洞,断面为圆形,内径1.8m,C25钢筋砼衬砌,闸井前隧洞衬砌厚度0.35m,闸井后至出口衬砌厚度0.4m。

导流放空隧洞布置于右岸,全长356.5m,其中洞身长316.5m,洞身断面为门洞形,尺寸2.0×2.5m。进口高程1715.00m,出口高程1712.34m。
