会泽县长箐水库工程

发布日期:2018-10-24 16:10:00 作者:admin 来源:自编

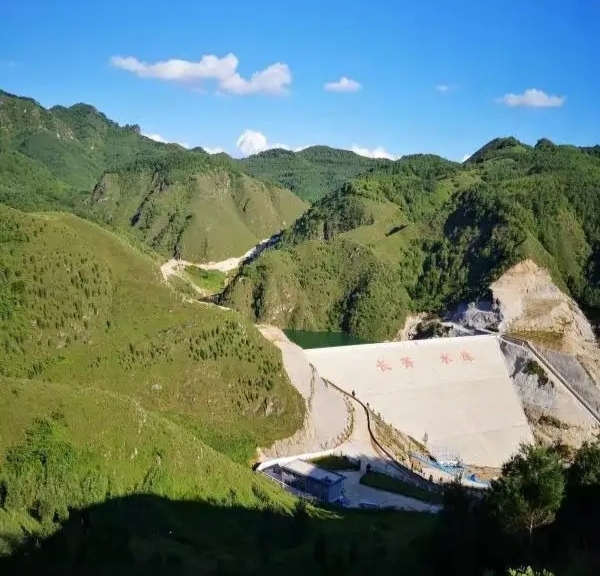

会泽县长箐水库工程位于会泽县雨碌乡长箐小河上游,属牛栏江左岸二级支流,坝址控制径流面积3.17km2(含0.16 km2封闭区),水库总库容119.7万m3,主要建筑物大坝、溢洪道、导流输水隧洞为4级,次要建筑物、输水工程和临时工程为5级。

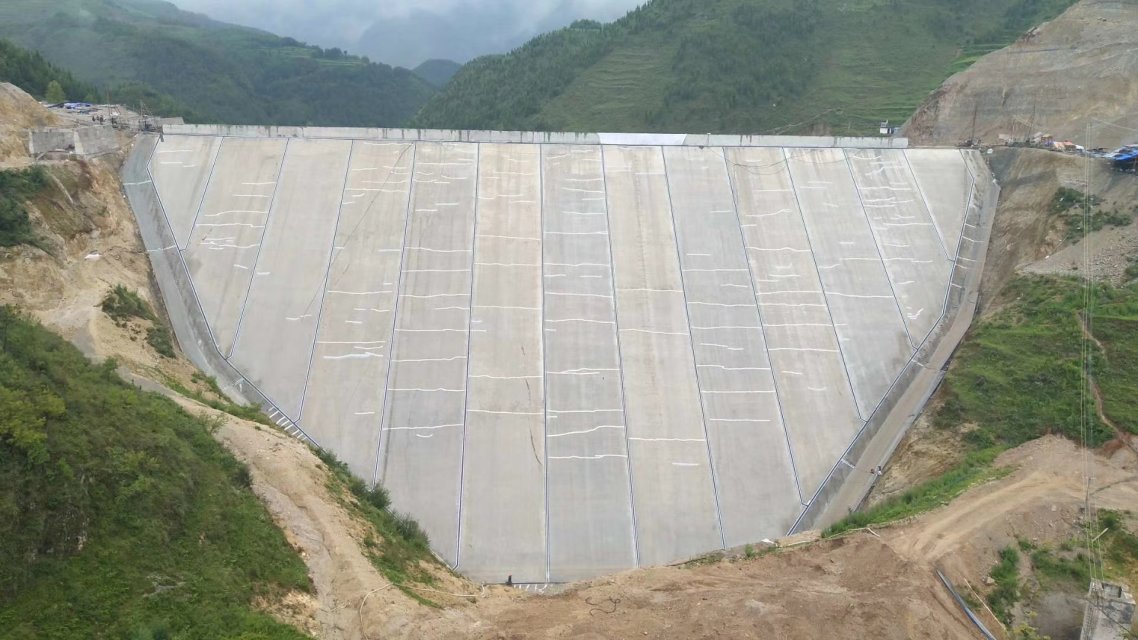

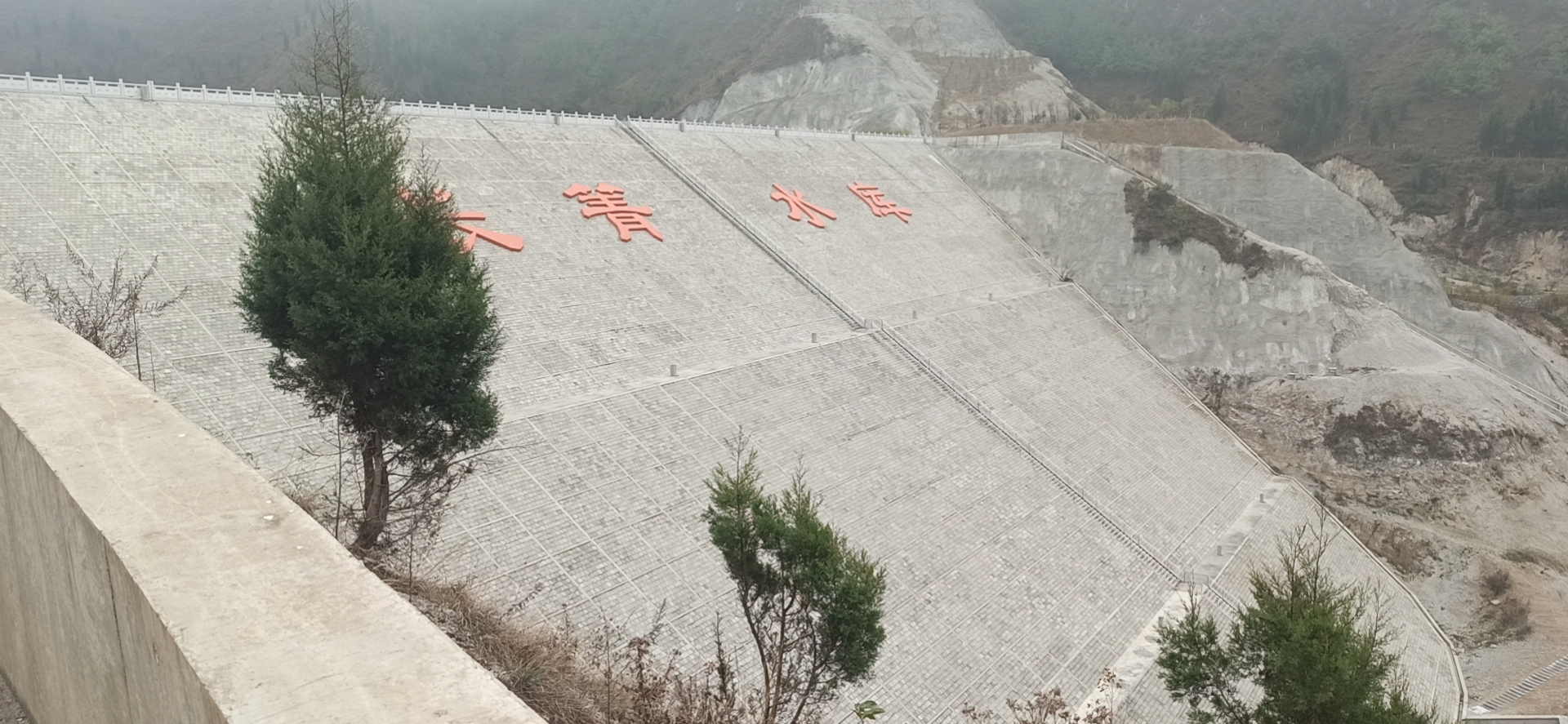

大坝为混凝土面板堆石坝,坝顶高程2323.90m,坝轴线长165m,最大坝高53.9m,坝顶宽5.0m,上、下游坝比均为1:1.4.上游坝坡采用钢筋混凝土面板护坡,下游采用干砌块石护坡。溢洪道布置于左坝肩,由进口段、控制段、泄槽段、消力池段、出水渠段组成,全长195.5m,断面型式为矩形,采用无闸控制宽顶堰,堰顶高程2321.01m,堰宽4m。导流输水隧洞布置于左岸,导流与输水结合,隧洞进口底板高程2281.77m,竖井取水顶部高程2294.25m。在堵头内埋置DN600球墨铸铁干管,管道沿隧洞底板布置,长205m,出口分设灌溉、人畜饮水及生态管并分别安装DN400蝶阀控制出流。隧洞断面尺寸为1.5m×1.8m城门洞型,采用C25混凝土衬砌,导流结束后对导流隧洞进行封堵,封堵段长8m。输水工程,输水干管采用DN150~DN600球墨铸铁管,长8.8km,1#~8#支管采用DN100~DN200球墨铸铁管,支管总长6.5km。新建100m3蓄水池4个,200m3蓄水池3个,300m3蓄水池1个,均采用C25钢筋混凝土结构。
